АДП-1123ТВ

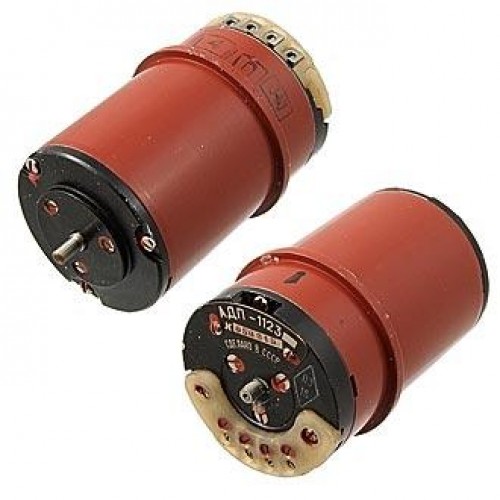

Электродвигатель асинхронный управляемый АДП-1123ТВ

Также этот сельсин может называться: АДП1123ТВ, АДП 1123ТВ, АДП 1123 ТВ, АДП-1123-ТВ, adp-1123tv, adp 1123tv, adp1123tv.

АДП-1123ТВ электродвигатель асинхронный управляемый предназначен для преобразования электрического сигнала (напряжения управления) в механическое перемещение вала.

Сфера применения: точные приборы, следящие системы, счетно-решающие устройства.

Технические характеристики АДП-1123ТВ:

Напряжение возбуждения - 110±11 В.

Частота питающей сети - 400±20 Гц.

Потребляемый ток возбуждения - не более 0,38 А.

Полезная мощность АДП-1123ТВ - 4,1 Вт.

Частота вращения - 4000 об./мин.

Номинальный вращающий момент - 0,0098 Н·м.

Коэффициент полезного действия - 12%.

Ротор двигателя - полый.

Крепление двигателей - за корпус.

Режим работы - продолжительный.

Габаритные размеры АДП-1123ТВ:

- диаметр - 55 мм;

- длинна - 90 мм.

Масса - не более 0,57 кг.

Вследствие оптимальной толщины стенки ротора электродвигатель такого типа обладает малым моментом инерции, что является существенным для быстродействия схемы, в которой он используется.

В электродвигателях АДП-1123ТВ имеет место большое магнитное сопротивление на пути магнитного потока, вследствие чего использование материалов в них значительно меньше, чем у электродвигателей с ротором обычного типа.

Условия эксплуатации:

Температура окружающей среды - от -50° С до +85° С.

Относительная влажность воздуха при температуре +40° С - до 98%.

Вибрационные нагрузки:

- диапазон частот - от 5 Гц до 200 Гц;

- ускорение - 40 м/с².

Ударные нагрузки - 350 м/с².

Предприятие-изготовитель предоставляет гарантию соответствия изделий электродвигатели АДП-1123ТВ всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
