АДП-123

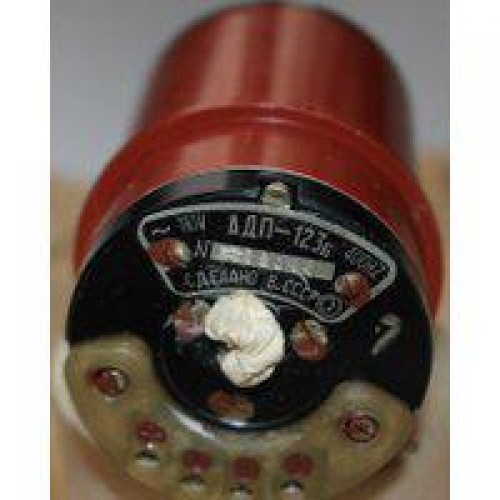

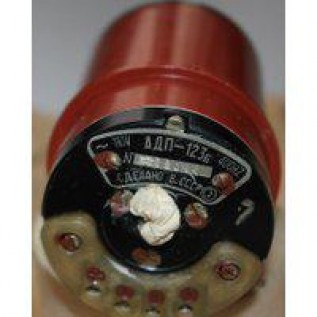

Электродвигатель асинхронный управляемый АДП-123

Также это изделие может называться: АДП123, АДП 123, adp-123, adp 123, adp123.

АДП-123 электродвигатель асинхронный управляемый с полым ротором, размещенным между статором и внутренним сердечником, предназначен для преобразования электрического сигнала (напряжения управления) в механическое перемещение вала.

Сфера применения: точные приборы, следящие системы, счетно-решающие устройства.

Технические характеристики АДП-123:

Частота вращения - 4000 об./мин.

Частота питающих токов - 400±20 Гц.

Номинальный момент на валу - 1 Н·см.

Пусковой момент - не менее 1,4 Н·см.

Момент инерции ротора - 0,008 кг·см².

Емкость конденсатора в цепи возбуждения - 0,3 мкФ±3%.

Напряжение питания для АДП-123 (обмотка возбуждения и обмотка управления) - не более 110 В.

Наработка на отказ электродвигателя - 1500 ч.

Габаритные размеры:

- длина - 90 мм;

- диаметр - 55 мм.

Масса - не более 0,55 кг.

Конструкция корпуса электродвигателя АДП-123 - с цилиндрической установочной поверхностью и упорным буртиком.

Вследствие оптимальной толщины стенки ротора (доли миллиметра) электродвигатель такого типа обладает малым моментом инерции, что является существенным для быстродействия схемы, в которой он используется.

В таких электродвигателях имеет место большое магнитное сопротивление на пути магнитного потока, вследствие чего использование материалов в них значительно меньше, чем у электродвигателей с ротором обычного типа.

Предприятие-изготовитель предоставляет гарантию соответствия изделий электродвигатели АДП-123 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
