АТСН-8-220-75УХЛ4

Автотрансформатор АТСН-8-220-75УХЛ4 (АТСН 8-220-75УХЛ4, АТСН8-220-75УХЛ4)
Предназначен для плавного регулирования напряжения переменного тока промышленной частоты 50-60Гц.
Номинальное первичное напряжение от 150 до 220В
Предел регулирования вторичного напряжения при холостом ходе, В 173±8,5
Номинальный ток нагрузки 8А

Номинальная частота 50Гц
Число фаз 3

Автотрансформаторы АТСН-8-220-75УХЛ4 предназначены для плавного регулирования напряжения переменного тока промышленной частоты 50-60 Гц.

Автотрансформаторы АТСН-8-220-75УХЛ4 применяются при всевозможных работах в электротехнических лабораториях, например: для питания повышающих трансформаторов, при испытании плавких предохранителей, регулировании реле, автоматов, ограничителей тока и т. п., а также в производственных целях — регулировании температуры в муфельных печах и термостатах и в других случаях, требующих регулирования напряжения.

Автотрансформаторы АТСН-8-220-75УХЛ4 рассчитаны для работы в климатических условиях УХЛ и категории размещения 4 в соответствии с ГОСТ 15150-69, на высоте до 1000 м над уровнем моря, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

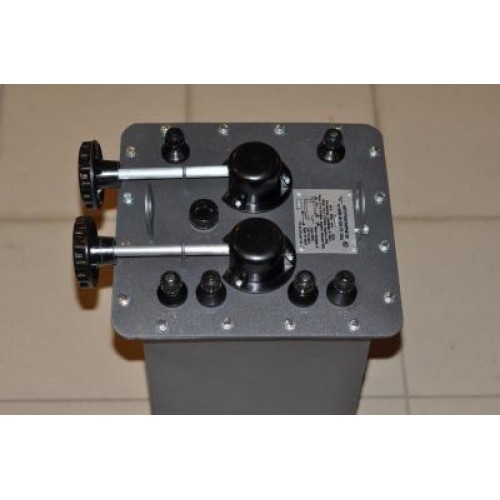

Автотрансформатор АТСН-8-220-75УХЛ4, вид сверху

Автотрансформатор АТСН-8-220-75УХЛ4, вид сбоку

Структура условного обозначения типа автотрансформатора расшифровывается следующим образом:

А — Автотрансформатор Т — Трехфазный

С — Сухой с естественным охлаждением

Н — С регулированием напряжения под нагрузкой

8 — Номинальный ток нагрузки, А

220 — Номинальное первичное напряжение, В

75 — Год начала серийного производства

УХЛ4— Климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики для автотрансформатора АТСН-8-220-75УХЛ4:

номинальная мощность в кратковременном режиме работы продолжительностью 4 ч.,	2,5 кВ·А
номинальное первичное напряжение	От 150 до 220В
предел регулирования вторичного напряжения при холостом ходе, В	173±8,5
номинальный ток нагрузки	8А
номинальная частота	50Гц
ток холостого хода	1А
потери холостого хода, не более
уровень А	30+5Вт
уровень Б	50+8Вт
число фаз	3
Габаритне размеры	(408±5)х(370±5)х(210±1,5) мм
Масса	29,5 кг

* Подвижные контакты в неизменном положении могут находится не более 4 часов.

Уровень А относится к трансформаторам, изготовленным из электротехнической стали с удельными потерями не более 0,9 Вт/кг. Уровень Б — не более 1,1 Вт/кг.
