Ц43102

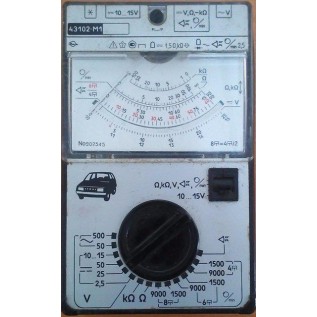

Аналоговый комбинированный прибор Ц43102

Также этот прибор может называться: Ц-43102, Ц 43102, Цчз102, ts43102, ts-43102, ts 43102.

Ц43102 прибор комбинированный аналоговый предназначен для измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока синусоидальной формы, сопротивления постоянному току, частоты вращения коленчатого вяла двигателя автомобиля, в том числе и двигателя с бесконтактной системой зажигания, и угла замкнутого состояния контактов с электрооборудованием напряжением 12 В с минусом на «массе» автомобиля.

Технические характеристики Ц43102:

Измерение напряжения:

- постоянного тока - 2 В; 20 В; 40 В;

- переменного тока - от 60 В до 400 В.

Сопротивление постоянному току - 0,1 кОм; 100 кОм.

Основная погрешность измерения - ±1,5%; ±2,5%.

Потребляемый ток - 0,105 мА; 0,51 мА; 0,16 мА; 15 мА.

Частота вращения коленчатого вала двигателя - 1500 мин^-1; 9000 мин^-1.

Угол замкнутого состояния контактов прерывателя - 45º; 60º; 90º.

Напряжение источника питания:

- встроенного амперметра - от 1,35 В до 1,65 В;

- схемы измерение частоты вращения коленчатого вала двигателя и угла замкнутого состояния контактов прерывателя - от 10,8 В до 15 В.

Количество витков провода ПЭВ-1 0,003, что содержит подвижная рамка - 595±15.

В приборе Ц43102 применен измерительный механизм магнитоэлектрической системы с внутрирайонным магнитом на растяжках с током полного отклонении - 76 мкА.

Основная погрешность прибора выражается приведенной погрешностью к пределу измерения (конечному значению диапазона) при измерении напряжения постоянного и переменного токов, частоты вращения коленчатого вала двигателя и угла замкнутого состояния контактов прерывателя и к длине шкалы при измерении сопротивления.

Длина шкалы Ц43102:

- на пределе 100 Ом - 54 мм;

- на пределе 100 кОм - 46 мм.

Условия эксплуатации Ц43102:

Температура окружающего воздуха - от +1° С до +40° С.

Относительная влажность при +25° С - до 80%.

Предприятие-изготовитель предоставляет гарантию соответствия комбинированных приборов Ц43102 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
