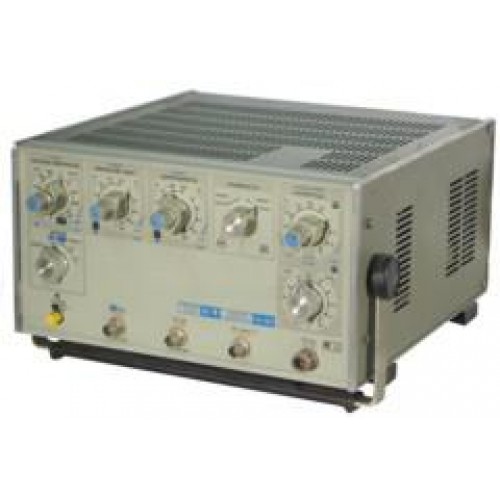

Генератор импульсов Г5-78 (Г578, Г5 78)



Генератор импульсов Г5-78 предназначен для генерирования одинарной последовательности основных импульсов положительной и отрицательной, нормальной и инвертированной полярностей.

Применяется для разработки, поверки и обслуживания быстродействующих радиоэлектронных устройств, интегральных схем, цифровых линий передачи данных с импульсно-кодовой модуляцией.



Технические характеристики приборов генераторы импульсов Г5-78:



    Период повторения - 1кГц-500МГц;

    Максимальная амплитуда - 0,5В-5В;

    Смещение базовой линии прибора генератор импульсов Г5-78 - -1В…+1В;

    Длительность импульсов - 1нс-500мкс;

    Длительность фронта, среза прибора генератор импульсов Г5-78 - ?0,5нс;

    Регулируемая длительность фронта, среза - 1нс-500мкс;

    Временной сдвиг (задержка) основного импульса относительно синхроимпульса - 1нс-500мкс;

    Потребляемая мощность прибора генератор импульсов Г5-78 - 120В?А;

    Питание - 220В, 50Гц или 400Гц;



    Габариты прибора генератор импульсов Г5-78 - 304х120х300мм;

    Масса - 9кг.
