Описание

И54М

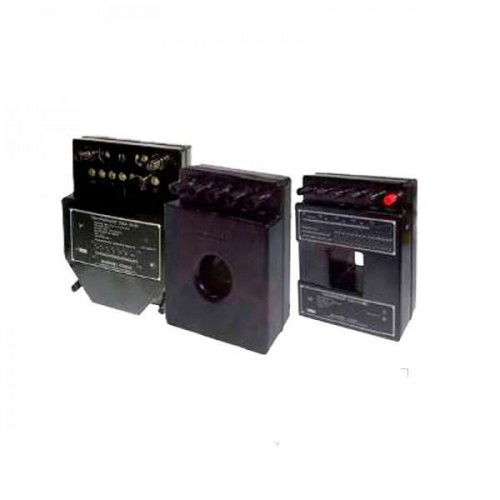

Трансформатор тока И54М измерительный (И 54М, И-54М, И54 М, И54-М)
Предназначен для использования в цепях переменного тока при электрических измерениях и поверке приборов и трансформаторов тока.
Номинальное значение первичного тока 0,5А;1А; 2А;5А; 10А;20А; 50А
Номинальное значение вторичного тока 5А
Класс точности 0,2
Трансформаторы тока И54М измерительные лабораторные предназначены для использования в цепях переменного тока при электрических измерениях и поверке приборов и трансформаторов тока.
Трансформаторы И54М предназначены для работы в закрытых помещениях при температуре окружающего воздуха от плюс 10°С до 35°С и относительной влажности до 80% при температуре 25°С.

Технические характеристики
Основные характеристики трансформаторов тока и допускаемые значения погрешностей указаны в табл. 1.
Таблица 1.

Тип транс-
фор-
матора

Номина-
льное значение первич-
ного тока

Номина-
льное значение вторич-
ного тока

Номина-
льное значение области частот, Гц

Номина-
льное значение вторич-
ной нагрузки, В·А и коэффи-
циент мощности
Класс точ-
ности
Номина-
льная
область значений вторичной нагрузки, %
И54М
0,5А;
1А; 2А;
5А; 10А;
20А; 50А
5А
50-1000
10
cosφ
0,8-1
0,2

Примечание: I – первичный ток, А; Iн – номинальное значение первичного тока.

Номинальное значение напряжений первичной обмотки относительно корпуса и вторичной обмотки, В
660

Электрическое сопротивление изоляции:

первичных обмоток относительно вторичных обмоток и корпуса, МОм, не менее
40

вторичных обмоток относительно корпуса, МОм, не менее
20

Испытательное напряжение переменного тока частоты 50 Гц:

первичной обмотки относительно вторичной обмотки и корпуса, кВ
3

вторичной обмотки относительно корпуса, кВ
2

Габаритные размеры, мм, не более
185х125x235
Масса, кг, не более
4

Продолжительность непрерывной работы трансформатора, ч, не более
8
Код ОКП 42 2744 0003 06
