Преобразователь гальванометрический М021 (М-021, М 021, m021, МО21, m-021, m 021, mo21)



Преобразователь гальванометрический М021 предназначен для выполнения операций умножения и возведения в квадрат электрических сигналов и регистрации результатов этих операций световым лучом в светолучевых осциллографах общего назначения.

Прибор осуществляет операцию умножения входных сигналов.



Технические характеристики изделий преобразователи гальванометрические М021:



Собственная частота - 300Гц;

Чувствительность оптическая - 400мм/(мА?м);

Чувствительность электрическая - 4мВ/мА²;

Сопротивление изделия преобразователь гальванометрический М021:

     - входа 1 - 130 Ом;

     - входа 2 - 500 Ом;

     - критическое - 40 Ом;

Выходное сопротивление преобразователей 300 Ом с допускаемым отклонением ±50%;

Наибольший ток изделия преобразователь гальванометрический М021:

     - входа 1 - 1мА;

     - входа 2 - 2мА;

Разность ЭДС на выходе преобразователей (несимметрия электрического выхода) при изменении полярности входного сигнала не превышает 10%;

Неравномерность отклонения светового пятна (нелинейность оптического выхода) изделия преобразователь гальванометрический М021 - не более 5%;

Неравномерность ЭДС на выходе преобразователей (нелинейность электрического выхода) при подаче на входы постоянных токов - не более 10%;

Невозвращение светового пятна в нулевое положение не превышает 2мм;

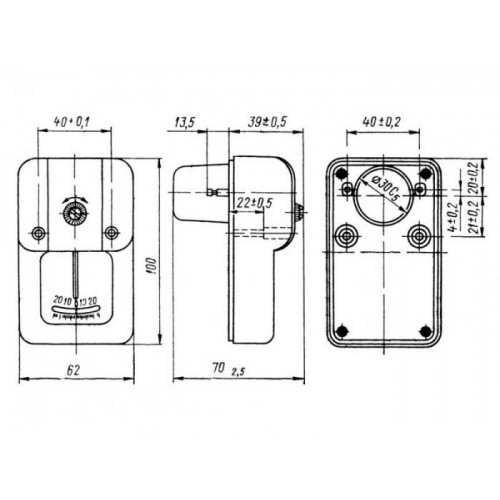

Габариты изделия преобразователь гальванометрический М021 - 77х24х9мм;

Масса - 70г;

Наработка на отказ изделия преобразователь гальванометрический М021 - не менее 1250 часов;

Используется в осциллографе Н071.6М;



Изготовитель гарантирует соответствие качества прибора преобразователь гальванометрический М021 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
