М501

Гальванометр М501

Также этот прибор может называться: М 501, М-501, m501, m 501, m-501.

М501 гальванометр вибрационный предназначается для использования в качестве нулевого прибора в компенсационных и мостовых схемах переменного тока.

Гальванометры М501 применяются по назначению в лабораторной практике.

Технические характеристики М501:

Частота переменного тока - от 30 Гц до 100 Гц.

Ширина полосы резонанса гальванометра при частоте 50 Гц - от 0,6%  до 2%.

Постоянная гальванометра по току в диапазоне частот от 30 Гц до 100 Гц - 16?10^-8 А/мм шкалы.

Постоянная по напряжению в диапазоне частот от 30 Гц до 100 Гц - 2,2?10^-5 В/мм шкалы.

Шкала:

- однорядная;

- со световым указателем;

- длиной - 60 мм;

- количество делений - 15-0-15 делений.

Время успокоения стрелки -  4 сек.

Испытательное напряжение:

- между электрическими рабочими цепями и корпусом - 0,5 кВ

- между первичной обмоткой трансформатора осветителя и корпусом - 1 кВ.

Сопротивление изоляции - не менее 100 МОм.

Корпус М501- металлический или пластмассовый.

Подвижная часть - на растяжках.

Отсчетное устройство - световой указатель.

Лампочка накаливания:

- напряжение - 6,3 В;

- сила тока - 0,28 А;

Габариты - 290?145?125 мм.

Масса - 3 кг.

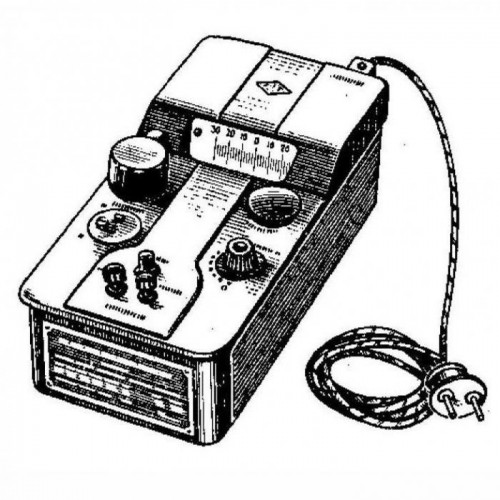

Гальванометр М501 представляет собой переносный лабораторный прибор магнитоэлектрической системы с подвижным магнитом. Конструктивно оформлен в корпусах из силуминового литья.

Условия эксплуатации М501:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
