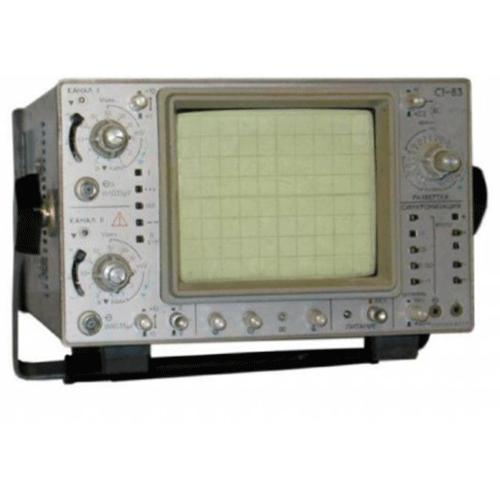

Осциллограф С1-83 универсальный (С183, С-1-83, С 1 83, c1-83, С-183, С 183, С1 83, c183, c-1-83, c 1 83,c-183, c 1183, c1 83)



Осциллограф С1-83 универсальный предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот 0МГц-5МГц путем: измерения амплитудных и временных параметров исследуемого сигнала; одновременного изображения двух исследуемых сигналов на одной развертке; изображения функциональной зависимости между двумя сигналами в режиме X-Y.



Технические характеристики приборов осциллографы С1-83 универсальные:


    Вертикальное отклонение

    Полоса пропускания - 0МГц-5МГц;

    Время нарастания ПХ - 70нс;

    Коэффициент отклонения - плавно регулируется с перекрытием не менее чем в 2,5 раза;

    Входное сопротивление С1-83 - 1 МОм±0,02 МОм; 10 МОм±0,75 МОм (с выносным делителем 1:10);

    Емкость С1-83 - 35пФ±5пФ; 15пФ (с выносным делителем 1:10).



    Горизонтальное отклонение

    Коэффициент развертки - 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел., 10мкс/дел., 20мкс/дел., 50мкс/дел., 100мкс/дел., 200мкс/дел., 500мкс/дел., 1?10³мкс/дел., 2?10³мкс/дел., 5?10³мкс/дел., 1?10⁴мкс/дел., 2?10⁴мкс/дел., 5?10⁴мкс/дел., 1?10⁵мкс/дел., 2?10⁵мкс/дел., 5?10⁵мкс/дел., 1?10⁶мкс/дел., 2?10⁶мкс/дел., 5?10⁶мкс/дел.;

    Предел допускаемой основной погрешности коэффициентов развертки:

     - ±3% - при размере изображения от 108мм до 120мм;

     - ±4% - при размере изображения от 48мм до 108мм;

     - ±8% - при использования множителя развертки;

    Рабочая часть экрана - 120х100;

    Питание С1-83:

     - напряжением 220В±22В, 50Гц±0,5Гц с содержанием гармоник до 5%;

     - напряжением 115В±5,75В и 220В±22В, 400Гц±10Гц с содержанием гармоник до 5%;

    Потребляемая мощность - 50В?А;

    Габаритные размеры - 438х303х200мм;

    Масса С1-83 - 10кг.
