С1-91/3

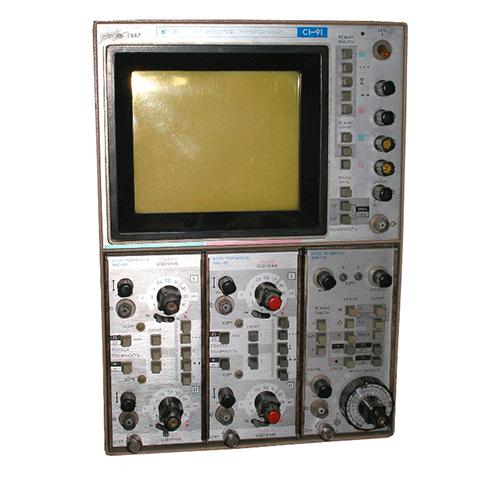

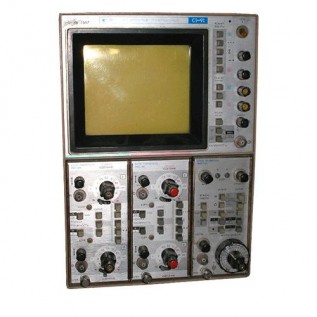

Осциллограф универсальный С1-91/3

Также этот прибор может называться: С1 91/3, С191/3, С1-91-3, С1-91 3, c1-91/3, c191/3, c1 91/3, s1-91/3, s1 91/3, s191/3.

С1-91/3 осциллограф универсальный предназначен для исследования одного или одновременно двух синхронных повторяющихся электрических сигналов.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/3 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный стробоскопический преобразователь - Я4С-96;

- блок стробоскопической развертки - Я4С-95;

- генератор перепада напряжения - Я4С-89.

Технические характеристики С1-91/3:

Полоса пропускания - от 0 до 12 ГГц.

Время нарастания ПХ - 50 пс.

Коэффициент отклонения - от 2 мВ/дел до 200 мВ/дел.

Коэффициент развертки с растяжкой в 250 раз - от 50 нс до 0,5 с.

Погрешность коэффициента развертки С1-91/3 - 5%.

Пределы основной погрешности коэффициента отклонения - ±3%.

Амплитуда электрических сигналов - 400 мВ.

Частота повторения - от 10 Гц до 100 кГц.

Регулируемая задержка - от 50 нс до 0,5 с.

Уровень собственных шумов - не менее 5 мВ.

Входное сопротивление - 50 Ом.

КСВН - не менее 2,5.

Минимальная нестабильность синхронизации - не менее 30 пс.

Питание от сети для С1-91/3:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Масса - не более 22 кг.

Испытательный сигнал, выдаваемый генератором перепада напряжения, используется для проверки ПХ стробоскопических осциллографов, а также для исследования и контроля другой сверхширокополосной электронной аппаратуры методом времяимпульсной рефлектометрии.

Осциллограф С1-91/3 обеспечивает инвертирование изображения в любом из каналов, алгебраическое суммирование сигналов, фильтрацию шумов, изменение временного масштаба части сигнала с одновременным наблюдением всего сигнала.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
