Аттенюатор 10: 1 с полосой пропускания 20 МГц позволяет измерять формы сигналов топливной форсунки и первичного зажигания с помощью осциллографов PicoScope.

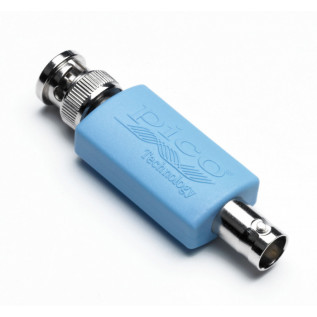

TA197 - это пассивный аттенюатор 10: 1. Максимальное напряжение на входе до 400 В.

Аттенюатор TA197 также увеличивает входной импеданс осциллографа с 1 МОм до 8 МОм, поэтому его можно использовать при измерении выходного сигнала датчиков с высоким импедансом, таких как пьезодатчики детонации, где подключение автомобильного осциллографа может ослабить сигнал или вызвать код неисправности. .

Примечание: при использовании осциллографов PicoScope 4225, 4425, 4225A или 4425A аттенюатор обычно не требуется для измерения форсунок, поскольку скачок напряжения обычно ниже 200 В. Однако он потребуется при использовании более старых поколений PicoScopes, которые измеряют только 50 В или 100 В.
