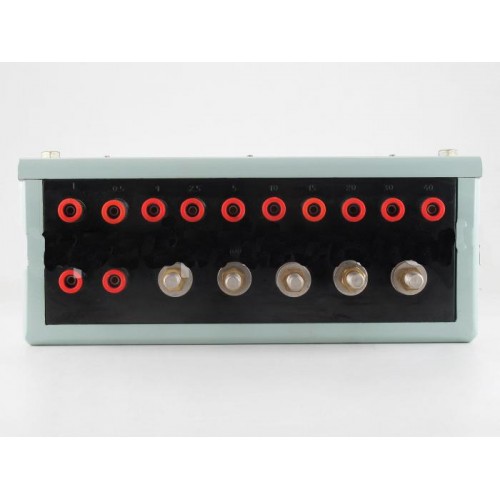

Трансформатор тока И561 (И-561, И 561)



Трансформатор тока И561 предназначен для преобразования тока от 0,5А до 100А в ток 5А в однофазных цепях переменного тока частотой 50Гц при электрических измерениях, а также для применения в качестве образцового при поверке трансформаторов тока.



Технические характеристики приборов трансформаторы тока И561:

    Пределы допускаемых погрешностей соответствуют классу точности 0,02.

    Номинальные значения первичного тока - 0,5А, 1А, 2,5А, 5А, 10А, 15А, 20А, 30А, 40А, 50А, 60А, 80А, 100А.

    Диапазон измерения прибором трансформатор тока И561 первичного тока - 2%-120% номинального.

    Номинальное значение вторичного тока - 5А.

    Номинальное значение напряжения первичной обмотки относительно корпуса и вторичной обмотки - 660В.

    Номинальное значение вторичной нагрузки прибора трансформатор тока И561 - 5В·А при коэффициенте мощности 1.

    Нормальная область значений частот - 45Гц-65Гц.

    Потребляемая мощность прибора трансформатор тока И561 при номинальных значениях первичного тока 0,5А и 100А не превышает 15В?А и 40В·А соответственно.

    Продолжительность непрерывной работы при номинальных значениях тока не более 8 часов.

    Отношение продолжительности непрерывной работы к длительности нерабочего интервала - не более 4.



    Габаритные размеры прибора трансформатор тока И561 - 400х300х130мм.

    Масса - 25кг.
