И520

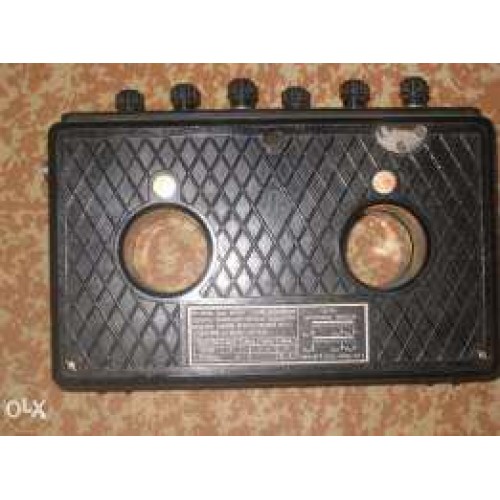

Трансформатор И520

Также этот прибор может называться: И 520, И-520, i520, i 520, i-520.

И520 трансформатор входит в состав измерительных комплектов К51, К51Т, которые предназначены для измерения тока, напряжения и мощности в трехпроводных одно- и трехфазных цепях.

Технические характеристики И520:

Класс точности - 0,2.

Частотный диапазон - от 45 Гц до 60 Гц.

Номинальные значения приборов трансформаторы И520:

- первичные токи - 100 А; 250 А; 500 А; 600 А;

- вторичный ток - 5 А.

Погрешности при 20% первичного тока трансформатора от номинального:

- по току - ±0,5%;

- по углу - ±20 мин.

Погрешности при 50% первичного тока трансформатора И520 от номинального:

- по току - ±0,3%;

- по углу - ±13 мин.

Погрешности И520 при 100% - 120% первичного тока трансформатора от номинального:

- по току - ±0,2%;

- по углу - ±10 мин.

Габаритные размеры - не более 265×96×225 мм.

Масса - 5 кг.

Изготовитель гарантирует соответствие качества трансформаторов И520 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
