Также это изделие может называться: И-56М, И 56М, И56-М, И56 М, И 56 М, И-56-М, i56m, i-56m, i 56m.

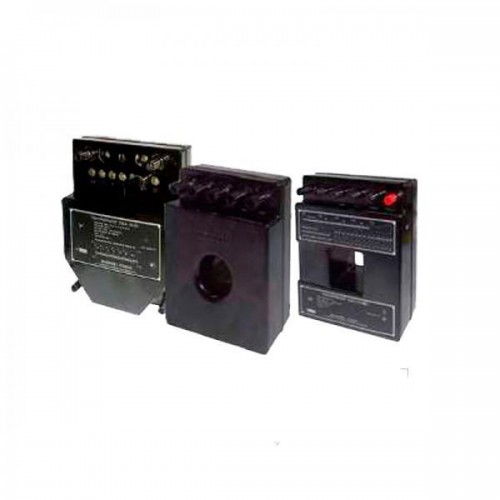

И56М трансформатор тока предназначен для преобразования тока в однофазных цепях переменного тока. Он может применяться в качестве образцового при поверке трансформаторов тока.



Номинальные первичные токи - 1 А; 1,5 А; 2 А; 2,5 А; 3 А; 4 А; 5 А; 7,5 А; 10 А; 15 А; 20 А; 25 А; 30 А; 40 А; 50 А; 60 А; 75 А; 80 А; 100 А; 150 А; 200 А; 250 А; 300 А; 400 А; 500 А; 600 А; 750 А; 800 А; 1000 А.

Номинальный вторичный ток - 1 А; 5 А.

Номинальная частота - 50 Гц.

Номинальное первичное напряжение - 660 В.

Погрешность - ±0,1%.



Номинальная нагрузка И56М:

- для cos? от 0,8 до 1 - 0,6 Ом;

- для cos?=1 при номинальном вторичном токе 5 А - 0,2 Ом;

- для cos? от 0,8 до 1 при номинальном вторичном токе 1 А - 15 Ом.



Трансформаторы И56М имеют класс точности:

- для нагрузки 0,6 Ом с cos? от 0,8 до 1 при номинальном вторичном токе 5 А и для нагрузки 15 Ом с cos? от 0,8 до 1 при номинальном вторичном токе 1 А - 0,1;

- для номинальной нагрузки 0,2 Ом с cos?=1 при номинальном вторичном токе 5 А - 0,05.



Время непрерывной работы - 2 ч.

Вероятность безотказной работы трансформатора при доверительной вероятности 0,8 за 500 ч работы - не менее 0,94.

Срок службы - не менее 6 лет.

Температура окружающего воздуха - от 10° С до 35° С.

Относительная влажность - до 80%.
