Модель: i523
Наличие:
В наличии
Цена:
160461 р.
Описание
И523

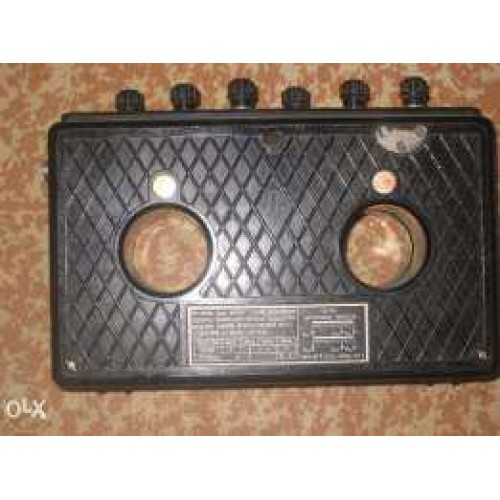

Трансформатор тока И523 (И-523, И 523)
Для преобразования тока от 4кА до 10кА в ток 5А в однофазных цепях переменного тока частотой 50 Гц при электрических измерениях, а также может использоваться в качестве образцового при поверке трансформаторов тока.
Номинальные первичные токи 4кА; 5кА; 6кА; 8кА и 10кА.
Номинальный вторичный ток 5А.
Класс точности трансформатора 0,05.
Трансформатор тока И523 многопредельный измерительный лабораторный предназначен для преобразования тока от 4кА до 10кА в ток 5А в однофазных цепях переменного тока частотой 50 Гц при электрических измерениях, а также может использоваться в качестве образцового при поверке трансформаторов тока.
Номинальный вторичный ток 5А.
Класс точности трансформатора 0,05.
Трансформатор тока И523 многопредельный измерительный лабораторный предназначен для преобразования тока от 4кА до 10кА в ток 5А в однофазных цепях переменного тока частотой 50 Гц при электрических измерениях, а также может использоваться в качестве образцового при поверке трансформаторов тока.
По устойчивости к воздействию температуры и влажности окружающего воздуха Трансформаторы тока И523 соответствуют группе 2 ГОСТ 22261-76.
Класс точности трансформатора 0,05.
Соответствующие этому классу допускаемые основные погрешности приведены в таблице.
Соответствующие этому классу допускаемые основные погрешности приведены в таблице.
Номинальное первичное напряжение 660 В.
Номинальные первичные токи 4кА; 5кА; 6кА; 8кА и 10кА.
Номинальные первичные токи 4кА; 5кА; 6кА; 8кА и 10кА.
Номинальный вторичный ток 5А.
Номинальная частота 50Гц. Номинальная вторичная нагрузка 15ВА при cosφ = 1. Диапазон изменения нагрузки 50-100%. Первичная обмотка трансформатора отсутствует. Диаметр центрального окна для первичной обмотки 190 мм.
Номинальная частота 50Гц. Номинальная вторичная нагрузка 15ВА при cosφ = 1. Диапазон изменения нагрузки 50-100%. Первичная обмотка трансформатора отсутствует. Диаметр центрального окна для первичной обмотки 190 мм.
Габаритные размеры 435x385x145 мм; масса 28 кг.
Вероятность безотказной работы прибора Трансформатор тока И523 за 4000 ч не менее 0,82.
Срок службы не менее 6 лет.
Срок службы не менее 6 лет.
| Первичный ток трансформатора в процентах номинального значения | Допускаемая погрешность | |
| Токовая, % | Угловая, ’ | |
| 10 | ±0,1 | ±6 |
| 20 | ±0,075 | ±5 |
| 100-120 | ±0,05 | ±3 |
